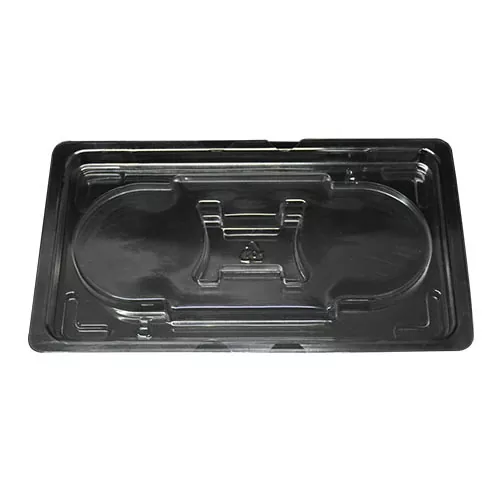

Αντιστατική θερμοπλαστική συσκευασία για ηλεκτρονικό σύνδεσμο

Η αντιστατική θερμοπλαστική συσκευασία του εργοστασίου Shunxin για ηλεκτρονικό σύνδεσμο είναι κατασκευασμένη από φύλλα PET/PS/PP και παρέχει μόνιμη απόδοση στατικής διάχυσης. Ο δίσκος διατίθεται σε αντιστατικές, ημιαγώγιμες και αγώγιμες ποιότητες, οι οποίες μπορούν να επιλεγούν με ευελιξία ανάλογα με την ευαισθησία των διαφορετικών ηλεκτρονικών εξαρτημάτων. Μπορούν να αναπτυχθούν καλούπια με βάση τρισδιάστατα σχέδια συνδετήρων ή φυσικά δείγματα, με ακρίβεια αυλάκωσης ≤±0,1 mm για ακριβή τοποθέτηση. Περιμετρικά του δίσκου παρέχονται ενισχυτικές νευρώσεις και δομές τοποθέτησης, επιτρέποντας τη σταθερή στοίβαξη περισσότερων από 10 στρώσεων. Οι εξωτερικές διαστάσεις, οι οπές τοποθέτησης και οι γωνίες κατά της εσφαλμένης συναρμολόγησης μπορούν όλα να προσαρμοστούν.

Πλεονεκτήματα προϊόντος

1. Διαθέσιμοι τρεις αντιστατικοί βαθμοί – Αντιστατικός βαθμός (10⁹~10111Ω) / ημιαγώγιμος βαθμός (106~109Ω) / βαθμός αγώγιμου (103~106Ω), επιλεγμένος με ευελιξία σύμφωνα με την ευαισθησία των εξαρτημάτων

2. Ακριβής τοποθέτηση ±0,1 mm – Η ανοχή αυλακιού μπορεί να ελεγχθεί εντός ±0,1 χιλιοστών, διατηρώντας τους συνδετήρες σταθερά τοποθετημένους χωρίς να κουνιέται, να πέφτει ή να ανατρέπεται

3. Προσαρμογή ειδικής σύνδεσης – Οι αποκλειστικές υποδοχές τοποθέτησης μπορούν να προσαρμοστούν για κεφαλίδες καρφιτσών, συνδέσμους πλακέτας σε πλακέτα, κυκλικούς συνδέσμους και άλλους τύπους υποδοχών για να προσαρμόζονται διαφορετικά σχήματα προϊόντων

4. Σχεδίαση με δυνατότητα στοίβαξης – Οι ενισχυτικές νευρώσεις και οι δομές τοποθέτησης επιτρέπουν τη σταθερή στοίβαξη περισσότερων από 10 στρωμάτων, ενώ η ένθεση βοηθά στην εξοικονόμηση χώρου αποθήκευσης

5. Συμβατό με αυτοματοποιημένες γραμμές παραγωγής – Οι εξωτερικές διαστάσεις, οι οπές τοποθέτησης και οι γωνίες κατά της εσφαλμένης συναρμολόγησης μπορούν να προσαρμοστούν, με υποστήριξη για σάρωση γραμμωτού κώδικα MES και ιχνηλασιμότητα

6. Πολλαπλές επιλογές υλικών – PET (φιλικό προς το περιβάλλον, εξαιρετικά διαφανές και κατάλληλο για συμμόρφωση στις εξαγωγές), PS (οικονομικό), PP (ανθεκτικό σε θερμοκρασία και χημικά) και άλλα υλικά

7. Επεξεργασία ευέλικτης επιφάνειας – Διαφανές (για οπτική επιθεώρηση) / μαύρο (για αγώγιμη απόδοση ή μείωση των ελαφρών παρεμβολών) / συσσωρευμένο (για αντιολισθητική και αντιχαρακτική προστασία)

Σενάρια εφαρμογής

1: Κατασκευή ηλεκτρονικών συνδετήρων: Κύκλος εργασιών παραγωγής και συσκευασία τελικού προϊόντος για κεφαλίδες ακίδων, υποδοχές ακίδων, συνδέσμους πλακέτας σε πλακέτα, συνδέσμους από καλώδιο σε πλακέτα και κυκλικούς συνδέσμους

2: Εργαστήρια παραγωγής SMT: Δίσκοι τροφοδοσίας εξαρτημάτων και θέση τοποθέτησης για συνδέσμους πριν από τη συναρμολόγηση SMT

3: Συσκευασία και δοκιμή ημιαγωγών: Αντιστατικός χειρισμός και μεταφορά εξαρτημάτων σύνδεσης κατά τη συσκευασία και τη δοκιμή σε επίπεδο τσιπ

4: Ηλεκτρονικά Αυτοκινήτων: Αντιστατική συσκευασία και κύκλος εργασιών εφοδιαστικής για συνδέσμους αυτοκινήτων και ακροδέκτες καλωδίωσης

5: Συναρμολόγηση Ηλεκτρονικών Καταναλωτών: Τροφοδοσία εξαρτημάτων και συσκευασία τελικού προϊόντος για εσωτερικές υποδοχές που χρησιμοποιούνται σε κινητά τηλέφωνα, υπολογιστές και άλλες ηλεκτρονικές συσκευές

6: Ιατρικά Ηλεκτρονικά: Αντιστατική συσκευασία και μεταφορά συνδέσμων ακριβείας εντός ιατρικού εξοπλισμού

Τυπικές βιομηχανίες: Κατασκευή συνδετήρων, Συναρμολόγηση SMT, Συσκευασία και δοκιμή ημιαγωγών, Ηλεκτρονικά Αυτοκινήτων, Συναρμολόγηση ηλεκτρονικών καταναλωτών, Ιατρικές συσκευές

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ ενός αντιστατικού δίσκου ηλεκτρονικών συνδέσμων και ενός κανονικού θερμοδιαμορφωμένου δίσκου;

Α: Οι κανονικοί θερμοδιαμορφωμένοι δίσκοι είναι μονωτές και μπορούν εύκολα να συσσωρεύουν στατικά φορτία χωρίς να τα διαχέουν. Συνεπώς, η επαφή με ευαίσθητα ηλεκτρονικά εξαρτήματα μπορεί να προκαλέσει βλάβη στην ηλεκτροστατική εκφόρτιση (ESD). Οι αντιστατικοί δίσκοι χρησιμοποιούν αγώγιμα υλικά πλήρωσης που προστίθενται στο υλικό ή αντιστατικές επικαλύψεις που εφαρμόζονται στην επιφάνεια για να διατηρηθεί η αντίσταση της επιφάνειας εντός 106~109Ω, επιτρέποντας στα στατικά φορτία να διαχέονται γρήγορα και μειώνοντας τον κίνδυνο που προκαλείται από τη στατική συσσώρευση. Αυτό είναι ένα κρίσιμο μέτρο προστασίας για τη συσκευασία ηλεκτρονικών συνδέσμων.

Ε2: Πώς ασφαλίζονται οι σύνδεσμοι μέσα στο δίσκο; Θα μετακινούνται κατά τη μεταφορά;

Α: Οι αντιστατικοί δίσκοι Shunxin διαμορφώνονται σύμφωνα με το σχήμα των συνδέσμων, με ανοχές αυλακώσεων ελεγχόμενες εντός ±0,1 mm. Τα προϊόντα κεφαλίδας καρφίτσας χρησιμοποιούν επιμήκεις υποδοχές για τη στερέωση και των δύο άκρων της βάσης καρφίτσας. Οι σύνδεσμοι από σανίδα σε πλακέτα χρησιμοποιούν επίπεδες αυλακώσεις που ταιριάζουν στα περιγράμματα του προϊόντος. Οι κυκλικοί σύνδεσμοι χρησιμοποιούν δομές τοποθέτησης σε σχήμα δακτυλίου για να συγκρατούν το περίβλημα. Μόλις τοποθετηθούν στο δίσκο, οι σύνδεσμοι παραμένουν σταθερά τοποθετημένοι χωρίς να ανακινούνται, να πέφτουν ή να ανατρέπονται.

Ε3: Είναι μόνιμη η αντιστατική απόδοση ή θα μειωθεί με την πάροδο του χρόνου;

Α: Οι αντιστατικοί δίσκοι Shunxin χρησιμοποιούν αγώγιμα υλικά πλήρωσης που προστίθενται στο φύλλο υλικού ή μόνιμες αντιστατικές επικαλύψεις για να παρέχουν μακροχρόνια αντιστατική απόδοση, η οποία κανονικά δεν μειώνεται με την πάροδο του χρόνου ή με την επαναλαμβανόμενη χρήση. Ωστόσο, η παρατεταμένη έκθεση σε περιβάλλοντα υψηλής θερμοκρασίας ή υψηλής υγρασίας ή η επαναλαμβανόμενη τριβή μπορεί να προκαλέσει ελαφρές αλλαγές στην απόδοση της επιφάνειας. Συνιστώνται τακτικοί επιτόπιοι έλεγχοι.

Ε4: Μπορούν οι δίσκοι να προσαρμοστούν σε αυτοματοποιημένες γραμμές παραγωγής;

Α: Ναι. Οι εξωτερικές διαστάσεις, οι οπές τοποθέτησης και οι γωνίες κατά της συναρμολόγησης των αντιστατικών δίσκων Shunxin μπορούν να προσαρμοστούν σύμφωνα με τον αυτοματοποιημένο εξοπλισμό του πελάτη. Οι δίσκοι παρέχουν υψηλή ακρίβεια διαστάσεων και σταθερή ακαμψία και μπορούν να προσαρμοστούν σε αυτοματοποιημένες λειτουργίες όπως μηχανές τοποθέτησης SMT και ρομποτικό χειρισμό.
