Τι πρέπει να γνωρίζετε για την αντιστατική θερμοπλαστική συσκευασία για ηλεκτρονικά είδη;

Τι χρειάζεται να ελέγχει η συσκευασία ESD;

Η συσκευασία ηλεκτρονικών χρησιμεύει ως μέρος του συστήματος χειρισμού γύρω από ένα εξάρτημα. Όταν αυτό το εξάρτημα είναι ευαίσθητο σε ηλεκτροστατικά συμβάντα, ο δίσκος πρέπει να παρέχει προβλέψιμη ηλεκτρική συμπεριφορά εκτός από τη φυσική οργάνωση. Αυτός είναι ο λόγος για τον οποίο η συσκευασία ESD θα πρέπει να προσδιορίζεται μέσω μετρήσιμων χαρακτηριστικών υλικού και επιφάνειας και όχι μόνο μέσω της εμφάνισης.

Στατικό φορτίο μπορεί να αναπτυχθεί μέσω της επαφής και του διαχωρισμού μεταξύ διαφορετικών υλικών, της κίνησης κατά το χειρισμό, της τριβής και άλλων κοινών κατασκευαστικών δραστηριοτήτων. Ένα ευαίσθητο εξάρτημα μπορεί να περάσει από πολλά στάδια πριν από την τελική συναρμολόγηση, επομένως η συσκευασία μπορεί να ανοιχτεί, να μεταφερθεί, να στοιβαχτεί και να επαναχρησιμοποιηθεί αρκετές φορές. Κάθε στάδιο δημιουργεί ευκαιρίες για ανεξέλεγκτες ηλεκτροστατικές συνθήκες εάν η συσκευασία δεν έχει σχεδιαστεί κατάλληλα.

Η δομή της συσκευασίας επηρεάζει επίσης την κίνηση του προϊόντος. Ένας δίσκος με ειδικές κοιλότητες μπορεί να κρατήσει χωριστά μεμονωμένα εξαρτήματα και να μειώσει την περιττή επαφή μεταξύ γειτονικών εξαρτημάτων. Για συνδέσμους, αισθητήρες, εξαρτήματα που σχετίζονται με PCB και άλλα προϊόντα ακριβείας, η ελεγχόμενη τοποθέτηση μπορεί να καταστήσει πιο τακτοποιημένο το χειρισμό με το χέρι και τη γραμμή παραγωγής.

Η αποτελεσματική ηλεκτρονική συσκευασία συνδυάζει τον ηλεκτροστατικό έλεγχο με τη φυσική οργάνωση. Καμία λειτουργία δεν πρέπει να αντιμετωπίζεται ως μεμονωμένο χαρακτηριστικό.

Είναι επίσης σημαντικό να κατανοήσουμε ότι δεν έχουν όλα τα ηλεκτρονικά στοιχεία την ίδια ευαισθησία ή απαιτήσεις χειρισμού. Τα πακέτα ημιαγωγών, οι σύνδεσμοι, οι αισθητήρες, οι οπτικές μονάδες και οι συναρμολογημένες πλακέτες κυκλωμάτων μπορεί να διαφέρουν ως προς το βάρος, το σχήμα, τις εκτεθειμένες επιφάνειες και το περιβάλλον διεργασίας. Επομένως, η συσκευασία θα πρέπει να αναπτύσσεται γύρω από το πραγματικό προϊόν αντί να βασίζεται σε μια γενική δομή δίσκου.

• Καθορισμένη συμπεριφορά ESD:τα ηλεκτρικά χαρακτηριστικά θα πρέπει να προσδιορίζονται σύμφωνα με τις απαιτήσεις του εξαρτήματος και της διαδικασίας.
• Σταθερή τοποθέτηση:Οι μεμονωμένες κοιλότητες μπορούν να περιορίσουν την ανεπιθύμητη κίνηση κατά τον χειρισμό.
• Κατάλληλη δομή:Το πάχος, το βάθος και η γεωμετρία του τοίχου πρέπει να ταιριάζουν με το φυσικό προϊόν.
• Συμβατότητα διαδικασίας:Η στοίβαξη, η ένθεση, η επιθεώρηση και ο χειρισμός από την πλευρά της γραμμής θα πρέπει να λαμβάνονται υπόψη από την αρχή.

Ποια θερμοπλαστικά ταιριάζουν σε διαφορετικές εφαρμογές ESD;

Η θερμοπλαστική επιλογή επηρεάζει περισσότερο από την ηλεκτρική συμπεριφορά. Καθορίζει επίσης την ακαμψία, την αντοχή στην κρούση, την ευελιξία, τη διαφάνεια, τη συμπεριφορά θερμοκρασίας, την εμφάνιση και τα χαρακτηριστικά διαμόρφωσης. Για τους ηλεκτρονικούς δίσκους, αυτές οι ιδιότητες πρέπει να ληφθούν υπόψη μαζί, επειδή ένα υλικό που παρέχει ένα επιθυμητό χαρακτηριστικό μπορεί να εισάγει περιορισμούς σε μια άλλη περιοχή.

PP για επαναλαμβανόμενο χειρισμό

Το PP είναι χρήσιμο όταν ένας δίσκος χρειάζεται συνδυασμό αντοχής σε κάμψη κόπωσης, αντίστασης πτώσης και αντοχής στη θερμοκρασία. Αυτά τα χαρακτηριστικά είναι σχετικά σε εφαρμογές όπου ο δίσκος μπορεί να φορτώνεται επανειλημμένα, να μεταφέρεται, να στοιβάζεται ή να επιστραφεί σε μια περιοχή παραγωγής.

Τα περιβάλλοντα SMT μπορεί να περιλαμβάνουν συχνό χειρισμό και οργανωμένη κίνηση μεταξύ των σταδίων της διαδικασίας. Μπορεί να ληφθεί υπόψη μια δομή με βάση το PP όπου η συσκευασία πρέπει να αντέχει την επαναλαμβανόμενη χρήση διατηρώντας τα καθορισμένα ηλεκτροστατικά χαρακτηριστικά της.

ΚΑΤΟΙΚΙΔΙΟ ΖΩΟ για διαφάνεια και ακαμψία

Το PET παρέχει υψηλή διαφάνεια και καλή σκληρότητα, καθιστώντας το χρήσιμο εκεί όπου η επιθεώρηση εξαρτημάτων και η ορατότητα του προϊόντος είναι σημαντικές. Ένας διαφανής δίσκος μπορεί να διευκολύνει τους χειριστές να αναγνωρίσουν τη διάταξη των εξαρτημάτων χωρίς να αφαιρέσουν κάθε στοιχείο από τη θέση του.

Η ορατότητα μπορεί επίσης να υποστηρίξει ροές εργασίας προσανατολισμένες στην επιθεώρηση. Όταν η ιδέα της συσκευασίας επιτρέπει στους χειριστές να δουν απευθείας το προϊόν, ο δίσκος μπορεί να παρέχει οργάνωση, διατηρώντας παράλληλα μια καθαρή άποψη του εξαρτήματος.

ΥΓ για Γενικές Δομές Δίσκων

Το PS είναι σχετικά εύθραυστο και έχει κάπως χαμηλότερη διαφάνεια από το PET. Ωστόσο, μπορεί να θεωρηθεί για δίσκους ανανέωσης ηλεκτρονικών εξαρτημάτων γενικής χρήσης όπου η συνολική δομή και το περιβάλλον χειρισμού είναι συμβατά με τα χαρακτηριστικά του.

Η σωστή επιλογή δεν πρέπει να βασίζεται μόνο σε ένα όνομα υλικού. Το πραγματικό βάρος του εξαρτήματος, οι διαστάσεις της κοιλότητας, η αναμενόμενη πρόσκρουση, οι συνθήκες θερμοκρασίας, οι απαιτήσεις διαφάνειας και η προβλεπόμενη συχνότητα χειρισμού επηρεάζουν την επιλογή.

Στην πράξη, η ηλεκτρική απόδοση θα πρέπει να παραμένει συνδεδεμένη με τη μηχανική απόδοση. Ένας δίσκος μπορεί να έχει το επιθυμητό εύρος αντίστασης, αλλά εξακολουθεί να μην είναι κατάλληλος για το προϊόν εάν το σχήμα, η ευελιξία ή η συμπεριφορά θερμοκρασίας του δεν ταιριάζουν με το περιβάλλον χειρισμού.

Πώς πρέπει να προσδιορίζεται η αντίσταση επιφάνειας;

Η επιφανειακή αντίσταση είναι μία από τις κεντρικές τεχνικές παραμέτρους στη συσκευασία ESD επειδή παρέχει έναν μετρήσιμο τρόπο περιγραφής της ηλεκτρικής συμπεριφοράς του υλικού συσκευασίας. Το εύρος στόχου πρέπει να επιλέγεται σύμφωνα με τις απαιτήσεις ESD του εξαρτήματος και το περιβάλλον χειρισμού.

Ένα προσαρμοσμένο πρόγραμμα συσκευασίας μπορεί να καθορίσει την αντίσταση επιφάνειας από 1,0×104Ω έως 1,0×10111Ω. Αυτό το εύρος καλύπτει πολλαπλές απαιτήσεις ηλεκτροστατικού ελέγχου, αλλά η ύπαρξη μεγάλου εύρους δεν σημαίνει ότι μία τιμή είναι αυτόματα κατάλληλη για κάθε εφαρμογή.

Διαφορετικά ηλεκτρονικά περιβάλλοντα παραγωγής μπορεί να έχουν διαφορετικές απαιτήσεις για έλεγχο φόρτισης, χειρισμό υλικών και ενσωμάτωση διεργασιών. Ένας δίσκος που χρησιμοποιείται για γενική ανανέωση εξαρτημάτων μπορεί να έχει διαφορετική προδιαγραφή από έναν δίσκο που χρησιμοποιείται για ευαίσθητη επιθεώρηση, αυτοματοποιημένο χειρισμό ή συσκευασία εξαρτημάτων με εκτεθειμένες αγώγιμες δομές.

Ξεκινήστε με την απαίτηση στοιχείου

Το πρώτο ερώτημα θα πρέπει να είναι ποιο επίπεδο ελέγχου ESD απαιτείται από το εξάρτημα και τη διαδικασία χειρισμού. Οι προδιαγραφές συσκευασίας θα πρέπει στη συνέχεια να αναπτυχθούν γύρω από αυτήν την απαίτηση αντί να επιλέγεται μια ηλεκτρική τιμή απλώς και μόνο επειδή χρησιμοποιείται συνήθως.

Εξετάστε το πλήρες σύστημα συσκευασίας

Ο δίσκος είναι μόνο ένα στοιχείο του περιβάλλοντος συσκευασίας. Τα εξωτερικά χαρτοκιβώτια, τα υλικά απορρόφησης κραδασμών, οι διαχωριστές, οι επιφάνειες εργασίας, ο εξοπλισμός χειρισμού και άλλα εξαρτήματα συσκευασίας μπορούν επίσης να επηρεάσουν τις ηλεκτροστατικές συνθήκες γύρω από το προϊόν.

Αυτό καθιστά σημαντική τη σκέψη σε επίπεδο συστήματος. Ένας δίσκος με χαρακτηριστικό ελεγχόμενης αντίστασης θα πρέπει ακόμα να ενσωματωθεί σε μια διαδικασία χειρισμού που αναγνωρίζει την ηλεκτρική συμπεριφορά των γύρω υλικών και εξοπλισμού.

Συνδέστε την αντίσταση με τη γεωμετρία

Οι ηλεκτρικές προδιαγραφές δεν πρέπει να κάνουν τους μηχανικούς να παραβλέψουν τη φυσική προστασία. Το βάθος της κοιλότητας, η απόσταση των τοίχων και η δομή τοποθέτησης πρέπει να προστατεύουν το εξάρτημα διατηρώντας παράλληλα την απαιτούμενη ηλεκτροστατική λειτουργία.

• Καθορίστε το απαιτούμενο εύρος αντίστασης:συνδέστε την τιμή στόχο με την πραγματική απαίτηση προστασίας ESD.
• Διατηρήστε το εξάρτημα σε ελεγχόμενη θέση:χρησιμοποιήστε κοιλότητες και εντοπίστε χαρακτηριστικά όπου χρειάζεται.
• Ελέγξτε το πλήρες περιβάλλον χειρισμού:εξετάστε τα άλλα υλικά και τον εξοπλισμό που αλληλεπιδρούν με το δίσκο.
• Επαληθεύστε το τελικό προϊόν:χρησιμοποιήστε κατάλληλο εξοπλισμό δοκιμής αντίστασης για να ελέγξετε ότι επιτυγχάνονται τα καθορισμένα ηλεκτρικά χαρακτηριστικά.

Μια μετρήσιμη προδιαγραφή διευκολύνει επίσης την επικοινωνία μεταξύ σχεδιαστών συσκευασίας, κατασκευαστών εξαρτημάτων και ομάδων παραγωγής. Αντί να περιγράφει έναν δίσκο μόνο ως «αντιστατικό», το έργο μπορεί να προσδιορίσει το επιδιωκόμενο εύρος αντίστασης και την κατασκευή υλικού που απαιτείται για την επίτευξή του.

Πώς πρέπει να σχεδιάζεται ένας δίσκος ESD;

Ο ηλεκτρικός έλεγχος είναι μόνο μέρος του προβλήματος σχεδιασμού. Ένας ηλεκτρονικός δίσκος πρέπει επίσης να συγκρατεί το εξάρτημα με ασφάλεια, να επιτρέπει την πρακτική φόρτωση και εκφόρτωση, να ταιριάζει στον εξοπλισμό χειρισμού και να παραμένει συμβατός με τις απαιτήσεις στοίβαξης ή ένθεσης.

1. Καθορίστε το Φάκελο Προϊόντος

Ξεκινήστε με τις ακριβείς διαστάσεις του εξαρτήματος. Καταγράψτε το μήκος, το πλάτος, το ύψος, τη διάμετρο, τις προεξοχές, τις θέσεις των συνδέσμων, τις ευαίσθητες επιφάνειες και τυχόν περιοχές που δεν πρέπει να έρχονται σε επαφή με το δίσκο.

Για ακανόνιστα ηλεκτρονικά συγκροτήματα, οι χρήσιμες πληροφορίες σχεδιασμού μπορεί να περιλαμβάνουν πολλές διαστάσεις διατομής και όχι ένα συνολικό μέγεθος. Αυτό μπορεί να είναι ιδιαίτερα σημαντικό για συνδέσμους, αισθητήρες και συγκροτήματα PCB με προεξέχοντα εξαρτήματα.

2. Δημιουργήστε την κοιλότητα γύρω από το προϊόν

Μια ειδική κοιλότητα μπορεί να ελέγχει τη θέση κάθε τμήματος, ενώ δημιουργεί διαχωρισμό μεταξύ γειτονικών εξαρτημάτων. Η γεωμετρία της κοιλότητας πρέπει να εξισορροπεί τη συγκράτηση και την προσβασιμότητα. Η υπερβολικά χαλαρή τοποθέτηση μπορεί να επιτρέψει την κίνηση, ενώ η υπερβολικά περιοριστική γεωμετρία μπορεί να δυσκολέψει τη φόρτωση και την εκφόρτωση.

3. Εξετάστε το πάχος του τοίχου

Το πάχος του τοιχώματος επηρεάζει την ακαμψία του δίσκου, το βάρος και τη συμπεριφορά διαμόρφωσης. Οι μεγάλες κοιλότητες και οι βαθιές δομές ενδέχεται να απαιτούν προσεκτική εξέταση της κατανομής του υλικού κατά τη διάρκεια της θερμοδιαμόρφωσης. Επομένως, το πάχος θα πρέπει να αξιολογηθεί παράλληλα με την κατεύθυνση διαμόρφωσης και τη γεωμετρία του τελικού δίσκου.

4. Προσθέστε δυνατότητες στοίβαξης ή ένθεσης

Οι επαναχρησιμοποιούμενοι ηλεκτρονικοί δίσκοι συχνά πρέπει να στοιβάζονται όταν είναι φορτωμένοι και να τοποθετούνται ένθετοι όταν είναι άδειοι. Αυτά τα χαρακτηριστικά μπορούν να μειώσουν την πολυπλοκότητα της αποθήκευσης και να βελτιώσουν την αποτελεσματικότητα χειρισμού, αλλά η γεωμετρία πρέπει να σχεδιαστεί έτσι ώστε οι στοιβαγμένοι δίσκοι να παραμένουν σταθεροί και οι κοιλότητες να μην παρεμβαίνουν μεταξύ τους.

5. Προστατέψτε τις ευαίσθητες επιφάνειες

Τα εξαρτήματα μπορεί να έχουν εκτεθειμένα περιβλήματα, συνδέσμους, φακούς, καρφίτσες ή τελειωμένες επιφάνειες που απαιτούν ελεγχόμενη επαφή. Όπου χρειάζεται, ο δίσκος μπορεί να διαμορφωθεί με προστατευτικά ένθετα ή επιλεγμένα χαρακτηριστικά αντικραδασμικής προστασίας, ώστε το προϊόν να υποστηρίζεται χωρίς περιττή επαφή με την επιφάνεια.

6. Σχέδιο για αυτοματοποιημένο χειρισμό

Τα εργοστάσια ηλεκτρονικών μπορεί να μετακινούν τους δίσκους χειροκίνητα, με καρότσια, μεταφορείς ή αυτοματοποιημένο εξοπλισμό χειρισμού. Η δομή του δίσκου πρέπει να είναι συμβατή με την προβλεπόμενη διαδικασία, συμπεριλαμβανομένων των σημείων πρόσβασης, του ύψους στοίβαξης, του προσανατολισμού και της κατεύθυνσης φόρτωσης.

Επομένως, τα πιο αξιόπιστα σχέδια δίσκων είναι ειδικά για την εφαρμογή. Δεν βασίζονται σε ένα σταθερό σχέδιο κοιλότητας όταν το ίδιο το προϊόν έχει μοναδικό σχήμα ή ειδική απαίτηση χειρισμού.

Γιατί είναι χρήσιμη η θερμοδιαμόρφωση για ηλεκτρονικούς δίσκους;

Η θερμοδιαμόρφωση είναι ιδιαίτερα χρήσιμη όταν η ηλεκτρονική συσκευασία απαιτεί προσαρμοσμένες κοιλότητες, μεγάλες επιφάνειες, καμπύλα περιγράμματα ή ευρείες διαστάσεις δίσκου. Ένα θερμαινόμενο θερμοπλαστικό φύλλο μπορεί να διαμορφωθεί πάνω από εργαλεία για να δημιουργηθεί μια δομή ειδικά για το προϊόν χωρίς να εξαναγκάζεται κάθε εφαρμογή σε μια μικρή τυπική μορφή.

Αυτό είναι σημαντικό για τα ηλεκτρονικά, επειδή η συσκευασία εξαρτημάτων μπορεί να ποικίλλει από μικρά μεμονωμένα εξαρτήματα έως μεγαλύτερα συγκροτήματα και συστήματα πολλαπλών εξαρτημάτων. Ένας δίσκος μπορεί να χρειάζεται ένα πλέγμα μικρών κοιλοτήτων, ενώ ένας άλλος μπορεί να απαιτεί βαθιές τσέπες για μεγαλύτερα συγκροτήματα.

Δυνατότητα μεγάλου σχήματος

Η θερμοδιαμορφωμένη συσκευασία μπορεί να παραχθεί σε διαστάσεις έως περίπου 1300 × 750 × 740 mm, ανάλογα με την πραγματική δομή του δίσκου και τις απαιτήσεις παραγωγής. Αυτή η ευρεία ικανότητα διαμόρφωσης είναι χρήσιμη όταν ένα σύστημα συσκευασίας καλύπτει μια μεγάλη συναρμολόγηση ή πολλές ζώνες προϊόντων.

Προσαρμοσμένες διατάξεις κοιλότητας

Η θερμοδιαμόρφωση επιτρέπει την ανάπτυξη του σχεδίου κοιλότητας γύρω από τη διάταξη του προϊόντος. Οι μεμονωμένες κοιλότητες μπορούν να τοποθετηθούν σε απόσταση ανάλογα με τις διαστάσεις των εξαρτημάτων και το συνολικό αποτύπωμα του δίσκου μπορεί να προσαρμοστεί στις υπάρχουσες δομές μεταφοράς ή αποθήκευσης.

Ευελιξία Ανάπτυξης

Τα ηλεκτρονικά προϊόντα μπορούν να αλλάξουν κατά την ανάπτυξη. Οι θέσεις των συνδέσμων, οι διαστάσεις του περιβλήματος, οι διαμορφώσεις PCB και οι διατάξεις εξαρτημάτων μπορούν όλα να αναθεωρηθούν. Μια ευέλικτη προσέγγιση θερμοδιαμόρφωσης μπορεί να υποστηρίξει επιλεγμένα έργα ανάπτυξης όπου απαιτούνται προσαρμοσμένα εργαλεία και δομές ευρείας μορφής.

Ποικιλία Υλικών

Τα PP, PET, PS και άλλα κατάλληλα θερμοπλαστικά μπορούν να ληφθούν υπόψη στη διαδικασία θερμοδιαμόρφωσης. Αυτό επιτρέπει την αξιολόγηση των ηλεκτρικών, μηχανικών και οπτικών απαιτήσεων του δίσκου μαζί.

Ενσωμάτωση με τα χαρακτηριστικά συσκευασίας

Η ιδέα διαμόρφωσης μπορεί να ενσωματώσει περιοχές τοποθέτησης, δομές στοίβαξης, ανοίγματα και άλλες λειτουργικές λεπτομέρειες. Όπου απαιτείται πρόσθετη προστασία επιφάνειας, επιλεγμένα υλικά απορρόφησης κραδασμών μπορούν επίσης να ενσωματωθούν στο σχέδιο της συσκευασίας.

Η θερμοδιαμόρφωση είναι πιο χρήσιμη όταν η γεωμετρία της συσκευασίας πρέπει να ακολουθεί πιστά το προϊόν αντί να εξαναγκάζει ένα σύνθετο στοιχείο σε μια γενική μορφή δίσκου.

Η διαδικασία παραγωγής θα πρέπει να επιλέγεται σύμφωνα με τη γεωμετρία του προϊόντος, την απαιτούμενη ηλεκτρική συμπεριφορά, την ποσότητα παραγωγής και τη συνολική στρατηγική συσκευασίας. Η θερμοδιαμόρφωση είναι μια επιλογή διαδικασίας και όχι μια καθολική απάντηση για κάθε εφαρμογή ηλεκτρονικής συσκευασίας.

Πού χρησιμοποιούνται συνήθως οι δίσκοι ESD;

Οι θερμοδιαμορφωμένοι δίσκοι ελεγχόμενοι με ESD μπορούν να υποστηρίξουν πολλά στάδια παραγωγής ηλεκτρονικών και logistics. Η ακριβής δομή εξαρτάται από το εάν η συσκευασία προορίζεται για αποθήκευση, επιθεώρηση, μετακίνηση στη γραμμή παραγωγής, κύκλο εργασιών ή μεταφορά.

• Ηλεκτρονικά εξαρτήματα:σύνδεσμοι, αισθητήρες, εξαρτήματα που σχετίζονται με PCB, εξαρτήματα ημιαγωγών και άλλα προϊόντα ευαίσθητα στα στατικά μπορούν να τοποθετηθούν σε ειδικές κοιλότητες.
• Χειρισμός PCB:Οι πλακέτες κυκλωμάτων και τα ηλεκτρονικά συγκροτήματα μπορούν να υποστηριχθούν κατά την προσωρινή αποθήκευση, μεταφορά και μετακίνηση στη γραμμή παραγωγής.
• Ηλεκτρονικά εξαρτήματα ακριβείας:Οι μεμονωμένες κοιλότητες μπορούν να βοηθήσουν στη διατήρηση της οργανωμένης θέσης για εξαρτήματα με καθορισμένες απαιτήσεις χειρισμού.
• Κατασκευή SMT:Οι επαναχρησιμοποιήσιμοι δίσκοι ανακύκλωσης μπορούν να υποστηρίξουν επαναλαμβανόμενη κίνηση μεταξύ των σταδίων κατασκευής όπου απαιτείται ελεγχόμενη ηλεκτροστατική συμπεριφορά.
• Οπτοηλεκτρονικά εξαρτήματα:Η συσκευασία μπορεί να διαμορφωθεί για οπτική επικοινωνία και οπτοηλεκτρονικά συγκροτήματα με καθορισμένες συνθήκες ESD.
• Βιομηχανικός ηλεκτρονικός εξοπλισμός:μεγάλα εξαρτήματα και συγκροτήματα μπορούν να οργανωθούν για αποθήκευση, εσωτερική μεταφορά και ελεγχόμενο χειρισμό.

Επιθεώρηση εξαρτημάτων

Η συσκευασία με γνώμονα την επιθεώρηση επωφελείται από την οργανωμένη τοποθέτηση και την καθαρή πρόσβαση στο εξάρτημα. Όταν η διαφάνεια είναι σημαντική, το PET μπορεί να ληφθεί υπόψη για δομές που επιτρέπουν στον χειριστή να βλέπει το προϊόν ενώ παραμένει μέσα στο δίσκο.

Κύκλος εργασιών SMT και Γραμμής Παραγωγής

Τα περιβάλλοντα παραγωγής μπορεί να περιλαμβάνουν επαναλαμβανόμενη κίνηση δίσκου μεταξύ των σταδίων της διαδικασίας. Το PP μπορεί να ληφθεί υπόψη όταν η αντοχή στην κόπωση, η αντίσταση στην κρούση και η συμπεριφορά θερμοκρασίας ευθυγραμμίζονται με τις απαιτήσεις επαναλαμβανόμενου χειρισμού.

Χειρισμός PCB και συναρμολόγησης

Οι πλακέτες και τα συγκροτήματα κυκλωμάτων μπορεί να έχουν μεγαλύτερες διαστάσεις και εύθραυστα χαρακτηριστικά τοποθέτησης. Οι κοιλότητες του δίσκου θα πρέπει επομένως να στηρίζουν την πλακέτα χωρίς να έρχονται σε επαφή με εξαρτήματα που δεν είναι σχεδιασμένα να αντέχουν φορτίο.

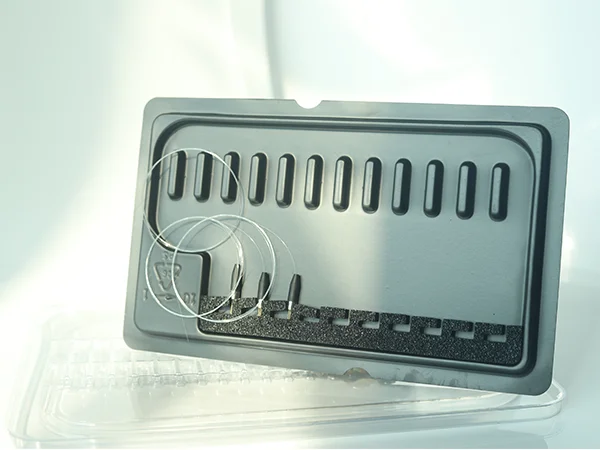

Οπτοηλεκτρονική Συσκευασία

Τα εξαρτήματα οπτικής επικοινωνίας μπορούν να έχουν ευαίσθητες επιφάνειες και ακριβείς διαστάσεις. Η δομή της συσκευασίας τους θα πρέπει να λαμβάνει υπόψη τον προσανατολισμό των εξαρτημάτων, τις ζώνες επαφής, τον διαχωρισμό και τις απαιτούμενες ηλεκτροστατικές ιδιότητες.

Πώς Συνεργάζονται η Καθαριότητα και η Προστασία Προϊόντων;

Η συσκευασία ηλεκτρονικών δεν είναι μόνο μια συσκευή ελέγχου ESD. Η καθαριότητα μπορεί επίσης να είναι σημαντική, ιδιαίτερα όταν τα εξαρτήματα εκτίθενται σε σκόνη, σωματίδια ή επιφανειακή μόλυνση κατά την κατασκευή. Επομένως, ο σχεδιασμός της συσκευασίας θα πρέπει να αφορά τόσο την ηλεκτροστατική συμπεριφορά όσο και τη φυσική καθαριότητα του δίσκου.

Ένα καθαρό περιβάλλον παραγωγής μπορεί να βοηθήσει στον έλεγχο της πρόσφυσης της σκόνης κατά την κατασκευή του δίσκου. Ο χειρισμός, η διαμόρφωση, το κούρεμα και η αποθήκευση του υλικού θα πρέπει να γίνεται με συνέπεια, ώστε ο έτοιμος δίσκος να είναι κατάλληλος για την προβλεπόμενη εφαρμογή ηλεκτρονικών.

Έλεγχος Περιοχών Επαφής

Δεν πρέπει να αγγίζουν όλες οι επιφάνειες της συσκευασίας εξίσου. Ορισμένα προϊόντα έχουν τελειωμένες καλλυντικές επιφάνειες, εκτεθειμένες επαφές, οπτικές επιφάνειες ή ευαίσθητες προεξοχές. Ο σχεδιασμός της κοιλότητας μπορεί να περιορίσει την περιττή επαφή και να κρατήσει τις ευαίσθητες περιοχές μακριά από τις δομικές ακμές.

Χρησιμοποιήστε προστατευτικά ένθετα όταν είναι κατάλληλο

Επιλεγμένα σχέδια συσκευασίας μπορούν να ενσωματώσουν υλικά απορρόφησης κραδασμών, όπως σφουγγάρι, όπου χρειάζεται ένα επιπλέον μαλακό στρώμα επαφής. Αυτή η προσέγγιση μπορεί να βοηθήσει στη μείωση της επιφανειακής επαφής και των σημαδιών χειρισμού για προϊόντα με υψηλότερη εμφάνιση ή ευαισθησία επαφής.

Διατηρήστε πρακτικές καθαρού χειρισμού

Η απόδοση της συσκευασίας επηρεάζεται από το τι συμβαίνει μετά την παραγωγή καθώς και κατά την παραγωγή. Η καθαρή αποθήκευση, οι ελεγχόμενες πρακτικές φόρτωσης και οι κατάλληλες διαδικασίες χειρισμού μπορούν να βοηθήσουν στη διατήρηση της προβλεπόμενης κατάστασης του δίσκου πριν φτάσει στο εξάρτημα.

Σκεφτείτε την επαναχρησιμοποίηση

Οι επαναχρησιμοποιούμενοι δίσκοι μπορεί να περάσουν από πολλούς κύκλους χειρισμού. Όταν η επαναχρησιμοποίηση είναι μέρος του συστήματος συσκευασίας, ο σχεδιασμός θα πρέπει να λαμβάνει υπόψη την κόπωση, τον επαναλαμβανόμενο καθαρισμό, τη στοίβαξη και την επαναλαμβανόμενη φόρτωση. Το PP μπορεί να είναι χρήσιμο σε εφαρμογές όπου αυτά τα χαρακτηριστικά ευθυγραμμίζονται με την απαιτούμενη ηλεκτρική και μηχανική απόδοση.

Η διαχείριση ποιότητας που βασίζεται σε ISO μπορεί να παρέχει ένα δομημένο πλαίσιο για τον έλεγχο της διαδικασίας, ενώ οι εφαρμοστέες δοκιμές τρίτων μπορούν να χρησιμοποιηθούν για την αξιολόγηση των σχετικών χαρακτηριστικών υλικού ή προϊόντος σύμφωνα με τις απαιτήσεις των πελατών.

Ποιες πληροφορίες χρειάζονται για προσαρμοσμένη ανάπτυξη;

Οι προσαρμοσμένοι δίσκοι λειτουργούν καλύτερα όταν ο σχεδιασμός της συσκευασίας ξεκινά με σαφείς πληροφορίες σχετικά με το προϊόν και τη διαδικασία χειρισμού. Όσο πιο ολοκληρωμένη είναι η είσοδος, τόσο πιο εύκολο είναι να προσδιοριστεί η γεωμετρία της κοιλότητας, η κατεύθυνση του υλικού, το εύρος αντίστασης και η συνολική δομή του δίσκου.

1. Προσδιορίστε το προϊόν.Δώστε τις διαστάσεις του προϊόντος, το συνολικό σχήμα, τις κρίσιμες προεξοχές και τυχόν περιοχές που δεν πρέπει να έρχονται σε επαφή.
2. Καθορίστε το περιβάλλον χειρισμού.Εξηγήστε εάν ο δίσκος χρησιμοποιείται για αποθήκευση, χειροκίνητη μεταφορά, κύκλο εργασιών στη γραμμή παραγωγής, επιθεώρηση, στοίβαξη ή μεταφορά.
3. Καθορίστε την απαίτηση ESD.Αναφέρετε το απαιτούμενο εύρος αντίστασης επιφάνειας ή τις ισχύουσες απαιτήσεις συσκευασίας για το εξάρτημα.
4. Καθορίστε τις διαστάσεις του δίσκου.Παρέχετε το επιθυμητό συνολικό μήκος, πλάτος, ύψος και τυχόν περιορισμούς που επιβάλλονται από εμπορευματοκιβώτια μεταφοράς ή εξοπλισμό παραγωγής.
5. Ορίστε τη δομή της κοιλότητας.Προσδιορίστε τον αριθμό των κοιλοτήτων, το βάθος της κοιλότητας, την απόσταση, τον προσανατολισμό και την κατεύθυνση φόρτωσης του προϊόντος.
6. Ορίστε πρόσθετες λειτουργίες.Προσδιορίστε τις απαιτήσεις στοίβαξης, ένθεσης, απορρόφησης κραδασμών, τοποθέτησης, ανοιγμάτων, ετικετών ή λογότυπων, όπου υπάρχουν.
7. Ελέγξτε την κατεύθυνση του υλικού.Συγκρίνετε τα PP, PET και PS με τις ηλεκτρικές, μηχανικές, θερμοκρασίας και απαιτήσεις εμφάνισης της εφαρμογής.

Σχέδια και δεδομένα διαστάσεων

Τα μηχανικά σχέδια μπορούν να παρέχουν ακριβείς πληροφορίες σχετικά με τις κρίσιμες διαστάσεις, τις ανοχές και τις διεπαφές εξαρτημάτων. Οι προδιαγραφές διαστάσεων είναι επίσης χρήσιμες όταν το προϊόν έχει σχετικά απλή γεωμετρία.

Φυσικές πληροφορίες προϊόντος

Ένα φυσικό προϊόν μπορεί να βοηθήσει στην αποσαφήνιση των ακανόνιστων σχημάτων, των πραγματικών επιφανειών επαφής, των μεταπτώσεων ύψους και των προεξεχόντων εξαρτημάτων που μπορεί να είναι δύσκολο να περιγραφούν μόνο μέσω βασικών διαστάσεων. Ο στόχος είναι να κατανοήσουμε το πραγματικό φάκελο συσκευασίας πριν ολοκληρωθεί ο σχεδιασμός της κοιλότητας.

Εξοπλισμός Συσκευασίας και Logistics

Ο δίσκος θα πρέπει επίσης να σχεδιάζεται γύρω από τον τρόπο με τον οποίο θα κινείται μέσα στο εργοστάσιο. Οι διαστάσεις του εμπορευματοκιβωτίου, το ύψος στοίβαξης, το βάθος φωλιάς, το διάκενο του μεταφορέα και η πρόσβαση του χειριστή μπορούν όλα να επηρεάσουν το τελικό σχήμα.

Επομένως, μια προδιαγραφή έργου θα πρέπει να περιγράφει την πλήρη διαδρομή του δίσκου, από τη φόρτωση έως την αποθήκευση και τη μεταφορά στη γραμμή παραγωγής έως το στάδιο της τελικής συσκευασίας ή μεταφοράς. Αυτή η ευρύτερη άποψη βοηθά στην αποτροπή της επίλυσης του σχεδιασμού της κοιλότητας μόνο σε ένα βήμα της διαδικασίας.

Τι πρέπει να ελεγχθεί πριν την αποστολή;

Οι έτοιμοι ηλεκτρονικοί δίσκοι θα πρέπει να ελέγχονται τόσο από ηλεκτρική όσο και από φυσική άποψη. Ένας δίσκος μπορεί να έχει τις προβλεπόμενες διαστάσεις, ενώ δεν διατηρεί το απαιτούμενο χαρακτηριστικό αντίστασης, όπως μπορεί να καλύψει το εύρος αντίστασης ενώ έχει προβλήματα κοιλότητας ή στοίβαξης.

Ηλεκτρική Επαλήθευση

Το καθορισμένο εύρος αντίστασης επιφάνειας μπορεί να ελεγχθεί με κατάλληλο εξοπλισμό δοκιμής αντίστασης. Η επαλήθευση πρέπει να πραγματοποιείται σύμφωνα με την ισχύουσα μέθοδο δοκιμής και τις απαιτήσεις συσκευασίας.

Επαλήθευση διαστάσεων

Οι κρίσιμες διαστάσεις θα πρέπει να μετρώνται με βάση τις συμφωνημένες απαιτήσεις σχεδιασμού. Ιδιαίτερη προσοχή πρέπει να δίνεται στο βάθος της κοιλότητας, στη θέση της κοιλότητας, στην περίμετρο του δίσκου και σε κάθε χαρακτηριστικό που συνδέεται απευθείας με το εξάρτημα ή τον εξωτερικό εξοπλισμό χειρισμού.

Επιθεώρηση Καθαριότητας

Οι έτοιμοι δίσκοι θα πρέπει να επιθεωρούνται για ορατή μόλυνση και υπολείμματα υλικού. Αυτό είναι ιδιαίτερα σημαντικό για τις συσκευασίες ηλεκτρονικών ειδών όπου η καθαριότητα μπορεί να επηρεάσει το περιβάλλον χειρισμού.

Συνέπεια παραγωγής

Η διαχείριση ποιότητας θα πρέπει να καλύπτει την εισαγωγή υλικού, τις συνθήκες διαμόρφωσης, το κούρεμα, την επιθεώρηση και το χειρισμό του τελικού προϊόντος. Μια επαναλαμβανόμενη διαδικασία είναι σημαντική επειδή τα ηλεκτρικά και φυσικά χαρακτηριστικά του δίσκου πρέπει να παραμείνουν σταθερά καθ' όλη τη διάρκεια της παραγωγής.

Όπου απαιτείται, οι πρώτες ύλες και τα τελικά προϊόντα μπορούν επίσης να υποβληθούν σε ισχύουσες δοκιμές τρίτων. Το ακριβές πεδίο δοκιμών θα πρέπει να καθοριστεί σύμφωνα με τις τεχνικές απαιτήσεις του πελάτη και την προβλεπόμενη εφαρμογή ηλεκτρονικών.

Για μια ευρύτερη εικόνα των προσαρμοσμένων δυνατοτήτων θερμοδιαμορφωμένης συσκευασίας, επισκεφθείτεΑντιστατική Θερμοπλαστική Συσκευασίακαι συγκρίνετε το απαιτούμενο υλικό, το εύρος αντίστασης, τη δομή του δίσκου και τις συνθήκες εφαρμογής πριν οριστικοποιήσετε τις προδιαγραφές συσκευασίας.
