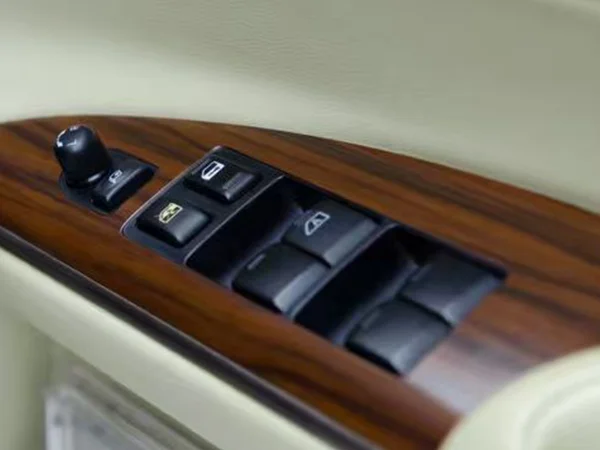

Πλαστικά ανταλλακτικά εσωτερικού αυτοκινήτουχρησιμοποιούνται όλο και περισσότερο για χώρους φόρτωσης, δάπεδα, επενδύσεις, προστατευτικά πάνελ, δομές αποθήκευσης και άλλες εσωτερικές εφαρμογές ειδικά για το όχημα. Η αξία τους δεν περιορίζεται στην αντικατάσταση άλλου υλικού. Τα καλά εσωτερικά εξαρτήματα πρέπει να εξισορροπούν το σχήμα, την ακαμψία, το βάρος, την αντοχή στην κρούση, την εμφάνιση της επιφάνειας, τις απαιτήσεις εγκατάστασης και τις μακροχρόνιες συνθήκες συντήρησης. Η θερμοδιαμόρφωση είναι ιδιαίτερα πρακτική για μεγάλες, καμπύλες και ακανόνιστες δομές, επειδή η διαδικασία μπορεί να φιλοξενήσει ευρείες μορφές φύλλων και περιγράμματα ειδικά για το όχημα με προσεγγίσεις εργαλείων κατάλληλες για εργασίες ανάπτυξης και επιλεγμένους όγκους παραγωγής. Η επιλογή υλικού είναι εξίσου σημαντική: το ABS μπορεί να υποστηρίξει απαιτήσεις ακαμψίας και ορατής επιφάνειας, το PP προσφέρει χαμηλό βάρος και χημική αντοχή, ενώ το PE και το HDPE είναι χρήσιμα όταν η αντοχή στην κρούση και η έκθεση στην υγρασία είναι βασικά ζητήματα. Επομένως, ένα καλά σχεδιασμένο μέρος ξεκινά με τον χώρο του οχήματος, το λειτουργικό φορτίο και τη μέθοδο εγκατάστασης και όχι μόνο με την επιλογή υλικού.
Πίνακας περιεχομένων
Επιλέξτε μια ενότητα παρακάτω για να μεταβείτε απευθείας στο θέμα που θέλετε να εξερευνήσετε.
- 01. Τι ορίζει ένα χρήσιμο πλαστικό εξάρτημα εσωτερικού χώρου;
- 02. Ποια εξαρτήματα μπορούν να κατασκευαστούν για εσωτερικούς χώρους οχημάτων;
- 03. Πώς πρέπει να επιλέγεται το υλικό;
- 04. Γιατί η θερμοδιαμόρφωση είναι κατάλληλη για μεγάλες εσωτερικές κατασκευές;
- 05. Τι πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό;
- 06. Πώς λειτουργεί η ροή εργασίας ανάπτυξης και παραγωγής;
- 07. Πού χρησιμοποιούνται αυτά τα εξαρτήματα;
- 08. Πώς μπορεί να ελεγχθεί η εφαρμογή, η εμφάνιση και η αντοχή;
- 09. Τι μπορεί να προσαρμοστεί για ένα πρόγραμμα οχημάτων;
- 10. Συχνές Ερωτήσεις
Τι ορίζει ένα χρήσιμο πλαστικό εξάρτημα εσωτερικού χώρου;
Ένα εσωτερικό μέρος του οχήματος είναι επιτυχημένο όταν εκτελεί την προβλεπόμενη λειτουργία του ενώ προσαρμόζει την περιβάλλουσα δομή χωρίς να δημιουργεί περιττό βάρος, παρεμβολές ή πολυπλοκότητα εγκατάστασης. Αυτό σημαίνει ότι ένα πάνελ φορτίου δεν μπορεί να αξιολογηθεί μόνο από το εάν μπορεί να διαμορφωθεί στο απαιτούμενο σχήμα. Οι συνθήκες των άκρων, τα σημεία στερέωσης, το φινίρισμα της επιφάνειας, η έκθεση στο φορτίο και η αλληλεπίδραση με γειτονικά εξαρτήματα έχουν σημασία.
Τα εσωτερικά εξαρτήματα συχνά εκτίθενται σε επαναλαμβανόμενο χειρισμό. Οι αποσκευές μπορούν να γλιστρήσουν σε μια επιφάνεια δαπέδου, τα εργαλεία μπορούν να έρθουν σε επαφή με ένα πάνελ φορτίου, οι επιβάτες μπορούν να πιέσουν τις επιφάνειες επένδυσης και οι χώροι αποθήκευσης ενδέχεται να παρουσιάσουν υγρασία, σκόνη ή αλλαγές θερμοκρασίας. Για το λόγο αυτό, η διαδικασία σχεδιασμού πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες συντήρησης και όχι μόνο την εμφάνιση του τελικού τεμαχίου.
Λειτουργική Γεωμετρία
Οι καμπύλες, οι γωνίες, οι εσοχές, τα σκαλοπάτια, οι φλάντζες και τα ανοίγματα θα πρέπει να συνεργάζονται με τη γύρω δομή του οχήματος. Μια καλή στρατηγική γεωμετρίας μπορεί να κάνει την εγκατάσταση ευκολότερη, μειώνοντας ταυτόχρονα τις παρεμβολές σε καθίσματα, πάνελ, καλωδιώσεις, μηχανισμούς αποθήκευσης και σημεία πρόσβασης.
Υλική Συμπεριφορά
Η συμπεριφορά του πλαστικού αλλάζει ανάλογα με τον τύπο του υλικού, το πάχος, τη θερμοκρασία και τις συνθήκες διαμόρφωσης. Ένα εξάρτημα που προορίζεται για αντοχή στην κρούση μπορεί να απαιτεί διαφορετική προσέγγιση υλικού από ένα ορατό πλαίσιο επένδυσης όπου η εμφάνιση και η ακαμψία της επιφάνειας είναι πιο σημαντικά.
Συνθήκες Εξυπηρέτησης
Οι σχεδιαστές θα πρέπει να προσδιορίσουν εάν το εξάρτημα θα αντιμετωπίσει υγρασία, χημικά καθαρισμού, επαναλαμβανόμενη φόρτωση, τριβή, υψηλή θερμοκρασία ή κρύο περιβάλλον. Αυτές οι συνθήκες επηρεάζουν τόσο την επιλογή υλικού όσο και τις δομικές λεπτομέρειες.
Στρατηγική εγκατάστασης
Τα σημεία στερέωσης πρέπει να λαμβάνονται υπόψη έγκαιρα. Τρύπες, κλιπ, βραχίονες, σχισμές, χαρακτηριστικά εντοπισμού και ζώνες ενίσχυσης μπορούν να ενσωματωθούν στην ιδέα διαμόρφωσης, ώστε το τελικό εξάρτημα να λειτουργεί ως μέρος της πλήρους συναρμολόγησης.
Η καλή εσωτερική διακόσμηση δεν είναι απλώς η δημιουργία ενός πλαστικού σχήματος. Πρόκειται για τη δημιουργία μιας ελεγχόμενης διεπαφής μεταξύ της δομής του οχήματος, του εξαρτήματος και των ατόμων που χρησιμοποιούν το όχημα.
Ποια εξαρτήματα μπορούν να κατασκευαστούν για εσωτερικούς χώρους οχημάτων;
Οι εσωτερικοί χώροι αυτοκινήτων περιέχουν πολλά μεγάλα και μεσαίου μεγέθους εξαρτήματα που δεν χρειάζονται τα εξαιρετικά λεπτομερή μικροχαρακτηριστικά των μικρών χυτευμένων εξαρτημάτων. Αυτό δημιουργεί μια ευκαιρία για θερμοδιαμορφωμένες κατασκευές όπου η κύρια απαίτηση είναι η ελεγχόμενη γεωμετρία σε μια ευρεία επιφάνεια.
Επένδυση πορτμπαγκάζ και εξαρτήματα χώρου αποσκευών
Οι επενδύσεις πορτμπαγκάζ έχουν σχεδιαστεί γύρω από τον διαθέσιμο όγκο αποσκευών και το σχήμα του πίσω χώρου του οχήματος. Το εξάρτημα μπορεί να χρειαστεί να ακολουθεί τους θόλους των τροχών, τα πλευρικά τοιχώματα, τα βήματα, τις εσοχές ή άλλες ακανόνιστες περιοχές. Μια σωστά διαμορφωμένη επένδυση μπορεί να βοηθήσει στη δημιουργία μιας καθαρής επιφάνειας αποθήκευσης, ενώ παράλληλα προστατεύει την υποκείμενη δομή από τη βρωμιά, την υγρασία και την καθημερινή επαφή.
Η γεωμετρία είναι ιδιαίτερα σημαντική στους χώρους αποσκευών, επειδή ο χρησιμοποιήσιμος χώρος μπορεί να περιοριστεί από τα περιγράμματα του οχήματος. Μια επένδυση θα πρέπει να ακολουθεί τον διαθέσιμο φάκελο χωρίς να εμποδίζει άσκοπα τη χωρητικότητα αποθήκευσης ή την πρόσβαση στις γύρω περιοχές.
Πάνελ φορτίου και διαχωριστικά διαμερισμάτων
Τα πίσω πάνελ φορτίου μπορούν να οργανώσουν μεγάλες ζώνες αποθήκευσης και να δημιουργήσουν διαχωρισμό μεταξύ διαφορετικών περιοχών του χώρου αποσκευών. Ανάλογα με το όχημα, αυτά τα πάνελ μπορεί να είναι φαρδιά, κυρτά ή μερικώς κλειστά. Οι δομικές νευρώσεις, οι διπλωμένες ακμές ή τα διαμορφωμένα χαρακτηριστικά μπορούν να ληφθούν υπόψη όπου απαιτείται πρόσθετη ακαμψία χωρίς να μετατραπεί ολόκληρο το εξάρτημα σε βαριά κατασκευή.
Εξαρτήματα δαπέδου
Τα εξαρτήματα του εσωτερικού δαπέδου αντιμετωπίζουν επαναλαμβανόμενη κίνηση στα πόδια, κινούμενα φορτία και τριβή. Επομένως, ο σχεδιασμός τους θα πρέπει να καλύπτει την αντοχή στη φθορά, τη στήριξη, τις απαιτήσεις καθαρισμού και την εμφάνιση της επιφάνειας. Η γεωμετρία του δαπέδου μπορεί επίσης να χρειαστεί να φιλοξενήσει διαδρομές καλωδίωσης, εσοχές αποθήκευσης, κίνηση καθισμάτων ή πρόσβαση σέρβις.
Διακοσμητικά και προστατευτικά πάνελ
Τα προστατευτικά πάνελ μπορούν να καλύψουν ή να θωρακίσουν περιοχές που διαφορετικά μπορεί να είναι ευάλωτες σε γρατσουνιές, κρούσεις ή μόλυνση. Τα εξαρτήματα επένδυσης μπορεί επίσης να χρειάζονται ένα ελεγχόμενο ορατό φινίρισμα που να ευθυγραμμίζεται με την ευρύτερη εσωτερική διακόσμηση. Σε τέτοιες εφαρμογές, η ποιότητα του πλαστικού, η διαδικασία διαμόρφωσης, η κατανομή του πάχους και η επιφανειακή επεξεργασία θα πρέπει να λαμβάνονται υπόψη μαζί.
- Επένδυση κορμού:διαμορφωμένο γύρω από ειδικά για το όχημα χώρους αποσκευών και αποθηκευτικούς χώρους.
- Πάνελ φορτίου:χρησιμοποιείται για τη διαίρεση, την οργάνωση ή την προστασία μεγαλύτερων πίσω αποθηκευτικών χώρων.
- Στοιχεία δαπέδου:αναπτύχθηκε γύρω από τις απαιτήσεις φθοράς, υποστήριξης, πρόσβασης και εσωτερικής διάταξης.
- Εσωτερικά καλύμματα:διαμορφώνεται για συγκεκριμένες περιοχές όπου απαιτείται ελεγχόμενη γεωμετρία και ελαφριά κατασκευή.
- Προστατευτικές κατασκευές:έχει σχεδιαστεί για να προστατεύει επιλεγμένες επιφάνειες από επαναλαμβανόμενη επαφή ή έκθεση στο περιβάλλον.
Πώς πρέπει να επιλέγεται το υλικό;
Η επιλογή υλικού θα πρέπει να ακολουθεί τον λειτουργικό ρόλο του εξαρτήματος και όχι μια γενική προτίμηση για ένα πλαστικό. Το καταλληλότερο υλικό εξαρτάται από την ακαμψία, την αντοχή στην κρούση, τη συμπεριφορά κόπωσης, την έκθεση σε χημικά, την έκθεση στην υγρασία, τη θερμοκρασία, την εμφάνιση επιφάνειας και τις απαιτήσεις διαμόρφωσης.
| Υλικό | Κύρια Χαρακτηριστικά | Τυπικές εσωτερικές χρήσεις | Σχεδιασμοί |
|---|---|---|---|
| ABS | Καλή ακαμψία, αντοχή στην κρούση και εμφάνιση επιφάνειας. | Εσωτερική επένδυση, καλύμματα και πάνελ δομικού στυλ. | Χρήσιμο όταν η διατήρηση του σχήματος και η ποιότητα της ορατής επιφάνειας είναι σημαντικές. |
| PP | Ελαφρύ με καλή χημική αντοχή και αντοχή στην κόπωση. | Εξαρτήματα δαπέδου, πίνακες αποθήκευσης και βοηθητικά εξαρτήματα. | Κατάλληλο όπου το χαμηλό βάρος και η επαναλαμβανόμενη κάμψη είναι σημαντικά. |
| PE / HDPE | Καλή αντοχή στην κρούση, αντοχή στην υγρασία και ανθεκτικότητα. | Επενδύσεις κορμού, δομές φορτίου και προστατευτικά εξαρτήματα. | Χρήσιμο για περιοχές που εκτίθενται σε χειρισμό, υγρασία ή σκληρές συνθήκες συντήρησης. |
| Άλλα κατάλληλα πλαστικά | Επιλέγεται σύμφωνα με την απαιτούμενη αντοχή, θερμοκρασία, εμφάνιση και λειτουργία εξαρτήματος. | Εξατομικευμένα εξαρτήματα ειδικά για το όχημα. | Απαιτεί αξιολόγηση του πλήρους μέρους και της διαδικασίας διαμόρφωσης. |
Εξετάστε τις συνθήκες ακαμψίας και φορτίου
Ένα φαρδύ πάνελ μπορεί να χρειάζεται περισσότερη ακαμψία από ένα μικρό κομμάτι επένδυσης. Αντί να αυξάνουν το πάχος του υλικού παντού, οι μηχανικοί σχεδιασμού μπορούν να εξετάσουν τα διαμορφωμένα περιγράμματα, τις φλάντζες, τις νευρώσεις και τις τοπικές ζώνες ενίσχυσης. Αυτή η προσέγγιση μπορεί να βοηθήσει στην κατανομή των φορτίων διατηρώντας παράλληλα μια πρακτική συνολική δομή.
Εξετάστε την έκθεση σε θερμοκρασία
Το εσωτερικό των οχημάτων μπορεί να έχει διαφορετικές θερμοκρασίες ανάλογα με το κλίμα, τις συνθήκες στάθμευσης, το ηλιακό φως και τη θέση των εξαρτημάτων. Το υλικό θα πρέπει να παραμένει κατάλληλο για το αναμενόμενο περιβάλλον σέρβις και δεν θα πρέπει να δημιουργεί παραμορφώσεις που μπορούν να αποφευχθούν ή αστάθεια διαστάσεων.
Εξετάστε τις απαιτήσεις επιφάνειας
Οι ορατές εσωτερικές περιοχές έχουν συχνά απαιτήσεις για υφή, χρώμα, επίπεδο γυαλάδας και ποιότητα αφής. Τα εξαρτήματα του χώρου φόρτωσης ενδέχεται να τονίσουν την ανθεκτικότητα και τον εύκολο καθαρισμό. Επομένως, η απαίτηση επιφάνειας θα πρέπει να ορίζεται μαζί με την εφαρμογή του οχήματος αντί να αντιμετωπίζεται ως τελική καλλυντική προσαρμογή.
Εξετάστε την έκθεση σε χημικά και υγρασία
Οι αποθηκευτικοί χώροι και οι βοηθητικοί χώροι μπορούν να εκτεθούν σε νερό, λάσπη, λάδια, καθαριστικά ή άλλες ουσίες. Όπου αναμένεται τέτοια έκθεση, το επιλεγμένο πλαστικό θα πρέπει να αξιολογηθεί για το σχετικό περιβάλλον και για τη μέθοδο καθαρισμού που ενδέχεται να χρησιμοποιηθεί κατά τη διάρκεια του σέρβις.
Γιατί η θερμοδιαμόρφωση είναι κατάλληλη για μεγάλες εσωτερικές κατασκευές;
Η θερμοδιαμόρφωση είναι μια διαδικασία κατασκευής με βάση το φύλλο κατά την οποία ένα πλαστικό φύλλο θερμαίνεται και διαμορφώνεται πάνω από μια επιφάνεια εργαλείων. Για εφαρμογές αυτοκινήτων, η διαδικασία είναι ιδιαίτερα χρήσιμη όταν το τελικό εξάρτημα είναι μεγάλο, καμπύλο ή ακανόνιστο και όταν το έργο απαιτεί ευέλικτες επιλογές ανάπτυξης.
Η διαδικασία μπορεί να χειριστεί ευρείες επιφάνειες φύλλων που είναι δύσκολο να προσεγγιστούν οικονομικά μέσω μεθόδων κατασκευής μικρών εξαρτημάτων. Αυτό το καθιστά σχετικό με τις δομές του χώρου αποσκευών, τα μεγάλα πάνελ, τα στοιχεία δαπέδου και τα προστατευτικά καλύμματα όπου η συνολική γεωμετρία είναι πιο σημαντική από μια υψηλή πυκνότητα μικροσκοπικών χυτευμένων λεπτομερειών.
Γεωμετρία μεγάλου σχήματος
Οι εσωτερικοί χώροι των οχημάτων περιέχουν συχνά φαρδιά πάνελ που ακολουθούν πολύπλοκα περιγράμματα. Η θερμοδιαμόρφωση μπορεί να αναπαράγει αυτά τα πλατιά σχήματα, ενώ επιτρέπει στο σχέδιο να περιλαμβάνει κάμψεις, καμπύλες, εσοχές και ενσωματωμένες άκρες. Η γεωμετρία μπορεί να προσαρμοστεί γύρω από τον πραγματικό χώρο συσκευασίας του οχήματος αντί να πιέζει την περιοχή του οχήματος σε ένα απλό ορθογώνιο τμήμα.
Ευελιξία Ανάπτυξης
Για ορισμένα μεγάλα ή προσαρμοσμένα εξαρτήματα, οι απαιτήσεις εργαλείων μπορεί να είναι πιο εύχρηστες από αυτές που σχετίζονται με τη συμβατική χύτευση με έγχυση. Αυτό μπορεί να κάνει τη θερμοδιαμόρφωση πρακτική για έργα σταδίου ανάπτυξης, ενημερώσεις μοντέλων οχημάτων, δοκιμαστική παραγωγή και επιλεγμένα προγράμματα χαμηλού όγκου.
Ελαφριές Κατασκευές
Τα πλαστικά φύλλα μπορούν να προσφέρουν μια σχετικά ελαφριά λύση για πολλές εσωτερικές εφαρμογές. Το τελικό βάρος εξακολουθεί να εξαρτάται από τον τύπο του υλικού, το πάχος του φύλλου, τη γεωμετρία και τον δομικό σχεδιασμό, αλλά τα φαρδιά πλαστικά πάνελ μπορούν συχνά να αναπτυχθούν χωρίς τη μάζα που σχετίζεται με ισοδύναμες μεταλλικές κατασκευές.
Ευέλικτη γεωμετρία μερών
Η προσέγγιση διαμόρφωσης υποστηρίζει καμπύλες, ακανόνιστα προφίλ και περιγράμματα ειδικά για το όχημα. Η ευελιξία σχεδιασμού μπορεί επίσης να επεκταθεί σε ανοίγματα τοποθέτησης, περιοχές στερέωσης, χαρακτηριστικά επιφάνειας, τοπική ενίσχυση και άλλες λειτουργικές ζώνες που επηρεάζουν τον τρόπο εγκατάστασης και χρήσης του εξαρτήματος.
- Κατάλληλο για φαρδιά πάνελ και μεγάλες καμπύλες κατασκευές.
- Υποστηρίζει περιγράμματα και ακανόνιστα προφίλ ειδικά για το όχημα.
- Μπορεί να είναι πρακτικό για επιλεγμένα προγράμματα ανάπτυξης και χαμηλού όγκου.
- Επιτρέπει την ευθυγράμμιση των αποφάσεων για το υλικό και το πάχος με τις απαιτήσεις των ανταλλακτικών.
- Παρέχει ευελιξία για αλλαγές σχεδιασμού κατά την ανάπτυξη του οχήματος.
Τι πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό;
Μια ισχυρή διαδικασία σχεδιασμού αντιμετωπίζει το πλαστικό εξάρτημα ως μέρος ενός πλήρους συστήματος οχήματος. Το σχήμα, το υλικό, η μέθοδος εγκατάστασης και τα περιβάλλοντα εξαρτήματα θα πρέπει να λαμβάνονται υπόψη ταυτόχρονα, ώστε το εξάρτημα να μην λύνει μια απαίτηση, ενώ δημιουργεί ένα άλλο πρόβλημα.
1. Χώρος συσκευασίας οχημάτων
Το πρώτο βήμα είναι να ορίσετε το χρησιμοποιήσιμο φάκελο. Μετρήστε το πλάτος, το ύψος, το βάθος, την καμπυλότητα και τις συνθήκες πρόσβασης γύρω από την περιοχή εγκατάστασης. Τα υπάρχοντα καθίσματα, μεντεσέδες, καλωδιώσεις, συνδετήρες, μηχανισμοί αποθήκευσης και γειτονικά πάνελ μπορούν όλα να επηρεάσουν τον διαθέσιμο χώρο.
Ένα εξάρτημα που φαίνεται σωστό σε ένα αυτόνομο σχέδιο μπορεί να εξακολουθεί να παρεμβαίνει σε άλλο εξάρτημα κατά την εγκατάσταση. Η έγκαιρη ανασκόπηση της συσκευασίας μπορεί να μειώσει την πιθανότητα ανεπιθύμητης επαφής και μπορεί να βοηθήσει στη δημιουργία του σωστού προφίλ άκρων πριν την οριστικοποίηση των εργαλείων.
2. Πάχος τοιχώματος και δομική κατανομή
Το πάχος πρέπει να θεωρείται ως μέρος της στρατηγικής πλήρους διαμόρφωσης. Οι μεγάλες επίπεδες ζώνες μπορεί να συμπεριφέρονται διαφορετικά από τις βαθιές καμπύλες περιοχές, ενώ οι γωνίες και οι μεταβάσεις μπορεί να επηρεάσουν την κατανομή του υλικού. Ως εκ τούτου, ένα σχέδιο θα πρέπει να λαμβάνει υπόψη το πώς θα σχηματιστεί το φύλλο αντί να αντιμετωπίζει το πάχος ως καθαρά θεωρητικό αριθμό.
3. Τοποθέτηση και στερέωση
Οι απαιτήσεις εγκατάστασης θα πρέπει να καθοριστούν πριν ολοκληρωθούν τα εργαλεία παραγωγής. Οι οπές στερέωσης, τα κλιπ, οι βραχίονες, τα μπουλόνια, οι σχισμές ή οι επιφάνειες τοποθέτησης πρέπει να αντιστοιχούν στην πραγματική δομή του οχήματος. Όπου είναι δυνατόν, τα χαρακτηριστικά στερέωσης μπορούν να ενσωματωθούν στη γεωμετρία του εξαρτήματος για να γίνει η συναρμολόγηση πιο ελεγχόμενη.
4. Επεξεργασία άκρων
Τα άκρα έχουν σημασία τόσο για τη λειτουργία όσο και για την αλληλεπίδραση με τον χρήστη. Ένα πάνελ φορτίου μπορεί να χρειάζεται μια στιβαρή περίμετρο, ενώ μια εκτεθειμένη επιφάνεια επένδυσης μπορεί να χρειάζεται μια εμφάνιση που ενσωματώνεται ομαλά με τα γειτονικά εξαρτήματα. Οι λεπτομέρειες των άκρων μπορούν επίσης να επηρεάσουν την ακαμψία, την εφαρμογή και την αντοχή σε ζημιές κατά την εγκατάσταση.
5. Ανοίγματα και Λειτουργικοί Χώροι
Οι λαβές αποθήκευσης, οι οπές πρόσβασης, τα ανοίγματα εξαερισμού, οι χώροι σέρβις και άλλες αποκοπές πρέπει να τοποθετούνται σύμφωνα με την πλήρη διάταξη του οχήματος. Οι διαστάσεις τους θα πρέπει να λαμβάνουν υπόψη τόσο την προβλεπόμενη λειτουργία όσο και τη διαδικασία κατασκευής.
6. Υφή επιφάνειας και οπτική συνέπεια
Όταν ένα εξάρτημα είναι ορατό στον οδηγό ή τον επιβάτη, η υφή της επιφάνειας γίνεται μέρος της συνολικής εμπειρίας του εσωτερικού. Μια συνεπής οπτική επεξεργασία μπορεί να μειώσει τη διαφορά μεταξύ του νέου εξαρτήματος και των γύρω επιφανειών. Τα εξαρτήματα του φορτίου και των βοηθητικών εξαρτημάτων ενδέχεται να δίνουν μεγαλύτερη έμφαση στον εύκολο καθαρισμό και την αντοχή στην ορατή φθορά.
7. Σχέδιο για Συναρμολόγηση
Ένα καλό εξάρτημα δεν πρέπει να απαιτεί περιττή δύναμη, άβολη πρόσβαση ή υπερβολική ρύθμιση κατά την εγκατάσταση. Τα σαφή χαρακτηριστικά θέσης και οι πρακτικές ρυθμίσεις στερέωσης μπορούν να κάνουν τη διαδικασία συναρμολόγησης πιο προβλέψιμη και να απλοποιήσουν τις μελλοντικές εργασίες σέρβις.
Πώς λειτουργεί η ροή εργασίας ανάπτυξης και παραγωγής;
Τα εξατομικευμένα εξαρτήματα εσωτερικού οχήματος είναι γενικά ευκολότερα στη διαχείριση όταν το έργο κινείται σε σαφή στάδια ανάπτυξης. Κάθε στάδιο θα πρέπει να απαντά σε μια συγκεκριμένη ερώτηση μηχανικής πριν ξεκινήσει το επόμενο στάδιο.
- Καθορίστε την εφαρμογή.Προσδιορίστε την ακριβή περιοχή του οχήματος, τη λειτουργία του εξαρτήματος, το περιβάλλον σέρβις, τις ορατές επιφάνειες και τις συνθήκες εγκατάστασης.
- Ελέγξτε τις πληροφορίες σχεδίασης.Σχέδια, τρισδιάστατα δεδομένα, διαστάσεις, φυσικά μέρη και απαιτήσεις εγκατάστασης μπορούν να χρησιμοποιηθούν για την κατανόηση της απαιτούμενης γεωμετρίας.
- Επιλέξτε την κατεύθυνση του υλικού.Αξιολογήστε την ακαμψία, την αντοχή στην κρούση, τη θερμοκρασία, την υγρασία, την έκθεση σε χημικά, την εμφάνιση και την καταλληλότητα του σχηματισμού.
- Αναπτύξτε την έννοια του σχηματισμού.Καθορίστε την προσέγγιση εργαλείων, το βάθος σχηματισμού, τις συνθήκες ακμών, τις περιοχές οπλισμού και τις σχετικές λεπτομέρειες κατασκευής.
- Ελέγξτε την προσαρμογή των διαστάσεων.Συγκρίνετε το παραγόμενο εξάρτημα με τις απαιτήσεις του οχήματος και επιθεωρήστε τα σημεία στερέωσης, τα ανοίγματα, τα περιγράμματα και τις κρίσιμες διεπαφές.
- Βελτιώστε τη δομή.Προσαρμόστε τη γεωμετρία, την κατανομή του πάχους, τα χαρακτηριστικά στερέωσης ή τις απαιτήσεις επιφάνειας με βάση τα αποτελέσματα της αξιολόγησης.
- Μεταβείτε στο απαιτούμενο στάδιο παραγωγής.Μόλις επιβεβαιωθεί ο σχεδιασμός, το σχέδιο κατασκευής μπορεί να ευθυγραμμιστεί με την απαιτούμενη ποσότητα παραγωγής και το χρονοδιάγραμμα παράδοσης.
Μια δομημένη ροή εργασίας είναι ιδιαίτερα χρήσιμη όταν αλλάζει η ίδια η σχεδίαση του οχήματος. Οι ενημερώσεις μοντέλων μπορούν να αλλάξουν τις διαστάσεις, τις διεπαφές περικοπής και τις διατάξεις αποθήκευσης, επομένως μια προσέγγιση κατασκευής που μπορεί να φιλοξενήσει ελεγχόμενες αναθεωρήσεις μπορεί να είναι χρήσιμη κατά τη διάρκεια του κύκλου ανάπτυξης.
Πού χρησιμοποιούνται αυτά τα εξαρτήματα;
Οι εφαρμογές εσωτερικού διαφέρουν σημαντικά μεταξύ επιβατικών οχημάτων, επαγγελματικών οχημάτων, ηλεκτρικών οχημάτων και προγραμμάτων ανάπτυξης οχημάτων. Η ίδια οικογένεια υλικών μπορεί να εξυπηρετήσει διαφορετικές λειτουργίες ανάλογα με τη γεωμετρία του εξαρτήματος και το περιβάλλον σέρβις.
- Χώροι αποσκευών οχημάτων:Οι επενδύσεις πορτμπαγκάζ, τα πάνελ φορτίου, τα διαχωριστικά και οι διαμορφωμένες δομές χώρου αποθήκευσης μπορούν να αναπτυχθούν γύρω από τον διαθέσιμο χώρο αποσκευών.
- Εσωτερικά επιβατικά οχήματα:εξαρτήματα δαπέδου, προστατευτικά πάνελ, καλύμματα και επιλεγμένες δομές επένδυσης μπορούν να προσαρμοστούν για εσωτερικές διαρρυθμίσεις ειδικά για το όχημα.
- Εσωτερικοί χώροι επαγγελματικών οχημάτων:μεγαλύτερα πάνελ και εξαρτήματα αποθηκευτικού χώρου μπορούν να σχεδιαστούν για περιβάλλοντα εστιασμένα στη χρησιμότητα όπου η ελαφριά κατασκευή και η ανθεκτικότητα είναι σημαντικές.
- Νέα ενεργειακά οχήματα:διαφορετικές θέσεις μπαταριών, δομές δαπέδου και διατάξεις συσκευασίας μπορούν να δημιουργήσουν μοναδικούς εσωτερικούς χώρους που απαιτούν προσαρμοσμένα πλαστικά εξαρτήματα.
- Ανάπτυξη μοντέλου οχήματος:Τα νέα προγράμματα οχημάτων και οι αναθεωρήσεις μοντέλων ενδέχεται να απαιτούν προσαρμοσμένα διαμορφωμένα εξαρτήματα προτού δημιουργηθεί πλήρως η τελική δομή παραγωγής.
Εφαρμογές με επίκεντρο τους επιβάτες
Οι χώροι επιβατών συχνά συνδυάζουν λειτουργικές και οπτικές απαιτήσεις. Τα εξαρτήματα του δαπέδου μπορεί να χρειαστεί να ανέχονται την επαναλαμβανόμενη χρήση, ενώ τα εξαρτήματα δαπέδου πρέπει να ταιριάζουν σε γειτονικές ορατές επιφάνειες. Επομένως, ο σχεδιασμός πρέπει να εξισορροπεί την ανθεκτικότητα με την εμφάνιση και την ποιότητα της αφής.
Εφαρμογές εστιασμένες στο φορτίο
Οι χώροι φορτίου γενικά δίνουν μεγαλύτερη έμφαση στην αντοχή στην κρούση, στην αντοχή στην υγρασία, στον καθαρισμό και στην προστασία. Το HDPE ή το PP μπορούν να ληφθούν υπόψη όταν αυτές οι ιδιότητες ευθυγραμμίζονται με την απαιτούμενη εφαρμογή, ενώ άλλα υλικά μπορεί να είναι κατάλληλα όπου η ακαμψία ή η εμφάνιση της επιφάνειας έχει μεγαλύτερη προτεραιότητα.
Εφαρμογές Νέων Ενεργειακών Οχημάτων
Οι νέες ενεργειακές αρχιτεκτονικές οχημάτων μπορούν να δημιουργήσουν διαφορετικές διατάξεις δαπέδου και αποθήκευσης σε σύγκριση με τις παραδοσιακές διατάξεις οχημάτων. Τα εσωτερικά εξαρτήματα μπορεί να χρειαστεί να ακολουθούν νέους περιορισμούς συσκευασίας, να παρέχουν πρόσβαση σε υπηρεσίες ή να εργάζονται γύρω από δομικές και ηλεκτρικές διεπαφές.
Πώς μπορεί να ελεγχθεί η εφαρμογή, η εμφάνιση και η αντοχή;
Ο ποιοτικός έλεγχος για τα εσωτερικά πλαστικά εξαρτήματα θα πρέπει να αφορά τόσο το φυσικό μέρος όσο και τη σχέση του με το όχημα. Μια οπτικά καθαρή επιφάνεια δεν αρκεί όταν το εξάρτημα έχει προβλήματα διαστάσεων ή εγκατάστασης και ένα καλά προσαρμοσμένο εξάρτημα δεν αρκεί όταν το φινίρισμα της επιφάνειας δεν ταιριάζει στο επιδιωκόμενο εσωτερικό.
Διαστατική συνέπεια
Οι κρίσιμες διαστάσεις πρέπει να προσδιορίζονται πριν από την παραγωγή. Αυτά μπορεί να περιλαμβάνουν συνολικό μήκος και πλάτος, θέσεις οπών, θέσεις τοποθέτησης, ύψη προφίλ, διαστάσεις φλάντζας και άλλες διεπαφές που καθορίζουν εάν το εξάρτημα μπορεί να εγκατασταθεί σωστά.
Ακρίβεια περιγράμματος και φόρμας
Τα μεγάλα καμπύλα μέρη χρειάζονται ελεγχόμενη ανάπτυξη περιγράμματος επειδή ακόμη και μια μικρή αναντιστοιχία μπορεί να γίνει ορατή σε μια ευρεία επιφάνεια. Η ακρίβεια της φόρμας είναι ιδιαίτερα σημαντική γύρω από τους θόλους των τροχών, τις γωνίες, τις εσοχές και τις διεπαφές με παρακείμενα διακοσμητικά στοιχεία.
Ποιότητα Επιφανείας
Οι ορατές επιφάνειες πρέπει να ελέγχονται για συνοχή υφής, χρώματος και γενικής εμφάνισης. Όταν το εξάρτημα προορίζεται για μια περιοχή που βλέπει επιβάτες, η ποιότητα της επιφάνειας μπορεί να έχει άμεση επίδραση στο πόσο φυσικά ταιριάζει στο εσωτερικό του οχήματος.
Ποιότητα ακμών και ανοίγματος
Οι κομμένες άκρες, οι τρύπες και οι σχισμές πρέπει να ελέγχονται για καθαρή ευκρίνεια και σωστή τοποθέτηση. Τα ανεπαρκώς ελεγχόμενα ανοίγματα μπορεί να κάνουν τη συναρμολόγηση πιο δύσκολη και μπορεί να δημιουργήσουν ορατά κενά ή προβλήματα ευθυγράμμισης.
Έλεγχος Υλικών και Διαδικασιών
Η σταθερή παραγωγή απαιτεί συνεπή εισαγωγή υλικού και ελεγχόμενες συνθήκες διαμόρφωσης. Οι αλλαγές στα χαρακτηριστικά του φύλλου, η θέρμανση, η διαμόρφωση ή το κόψιμο μπορεί να επηρεάσουν το τελικό σχήμα και την ποιότητα της επιφάνειας. Μια επαναλαμβανόμενη διαδικασία είναι επομένως σημαντική όταν η παραγωγή κινείται πέρα από την αρχική ανάπτυξη.
| Περιοχή Ποιότητας | Τι να ελέγξετε | Γιατί έχει σημασία |
|---|---|---|
| Διαστάσεις | Συνολικό μέγεθος, θέσεις τοποθέτησης και κρίσιμες διεπαφές. | Υποστηρίζει τη σωστή εγκατάσταση και τη συμβατότητα του οχήματος. |
| Μορφή | Καμπύλες, γωνίες, εσοχές, φλάντζες και σχήμα προφίλ. | Ελέγχει την εφαρμογή και μειώνει τις παρεμβολές στις γύρω κατασκευές. |
| Επιφάνεια | Υφή, χρώμα, ορατά ελαττώματα και γενικό φινίρισμα. | Υποστηρίζει οπτική συνέπεια στο περιβάλλον που βλέπει ο επιβάτης. |
| Ανοίγματα | Μέγεθος οπής, θέση υποδοχής, κατάσταση άκρων και γεωμετρία πρόσβασης. | Βελτιώνει την ακρίβεια συναρμολόγησης και τη λειτουργική προσβασιμότητα. |
| Υλικό | Καθορισμένος τύπος πλαστικού και σχετική συνοχή επεξεργασίας. | Βοηθά στη διατήρηση της αναμενόμενης φυσικής και περιβαλλοντικής απόδοσης. |
Τι μπορεί να προσαρμοστεί για ένα πρόγραμμα οχημάτων;
Τα ειδικά εξαρτήματα του οχήματος σπάνια ταιριάζουν σε ένα σύστημα γενικής διάστασης. Η ισχυρότερη προσέγγιση προσαρμογής ξεκινά με τον πραγματικό χώρο εγκατάστασης και στη συνέχεια μεταφράζει αυτή την απαίτηση σε ελεγχόμενη γεωμετρία και πληροφορίες παραγωγής.
Συνολικές Διαστάσεις
Οι διαστάσεις μήκους, πλάτους, ύψους και προφίλ μπορούν να προσαρμοστούν στον διαθέσιμο χώρο του οχήματος. Για μεγάλα εξαρτήματα, ακόμη και μικρές αλλαγές διαστάσεων μπορεί να επηρεάσουν τις παρακείμενες κατασκευές, επομένως η βάση διαστάσεων θα πρέπει να καθοριστεί σαφώς πριν από την παραγωγή.
Καμπύλη και ακανόνιστη γεωμετρία
Μεγάλες καμπύλες κατασκευές μπορούν να αναπτυχθούν γύρω από περιβλήματα τροχών, γωνιακά πλευρικά τοιχώματα, κλιμακωτά δάπεδα και μη ομοιόμορφους αποθηκευτικούς χώρους. Αυτό είναι ιδιαίτερα χρήσιμο όταν το εσωτερικό του οχήματος δεν μπορεί να αναπαρασταθεί με ένα απλό επίπεδο πάνελ.
Πάχος Τοίχου
Το πάχος μπορεί να επιλεγεί σύμφωνα με την απαιτούμενη ακαμψία, βάρος, αντοχή σε κρούση και συμπεριφορά διαμόρφωσης. Όπου απαιτείται μεγαλύτερη αντοχή μόνο σε συγκεκριμένες ζώνες, η γεωμετρία μπορεί να χρησιμοποιηθεί για τη δημιουργία τοπικής δομικής στήριξης αντί για την αύξηση του πάχους σε ολόκληρο το τμήμα.
Λειτουργίες τοποθέτησης και στερέωσης
Τρύπες, σχισμές, σημεία τοποθέτησης και δομές στερέωσης μπορούν να τοποθετηθούν σύμφωνα με τη μέθοδο εγκατάστασης. Η θέση αυτών των χαρακτηριστικών θα πρέπει να σχετίζεται με τη δομή του οχήματος, έτσι ώστε η συναρμολόγηση να παραμένει επαναλαμβανόμενη.
Ανοίγματα και Λειτουργικοί Χώροι
Μπορούν να ενσωματωθούν ανοίγματα πρόσβασης, λαβές, περιοχές αερισμού, περάσματα καλωδίων και άλλα λειτουργικά χαρακτηριστικά σύμφωνα με την εφαρμογή. Η θέση τους πρέπει να επαληθεύεται σε σχέση με τα γύρω εξαρτήματα για να αποφευχθούν συγκρούσεις κατά την εγκατάσταση ή το σέρβις.
Χρώμα και φινίρισμα επιφάνειας
Οι ορατές επιφάνειες μπορούν να προσαρμοστούν στον επιδιωκόμενο εσωτερικό σχεδιασμό. Ανάλογα με το πλαστικό και τη διαδικασία, το έργο μπορεί να καθορίσει μια συγκεκριμένη απαίτηση χρώματος, υφής ή εμφάνισης για καλύτερη ενσωμάτωση με παρακείμενα εξαρτήματα.
Είσοδος Σχεδιασμού
- 2D μηχανολογικά σχέδια
- Πληροφορίες 3D CAD
- Καθορισμένες διαστάσεις
- Φυσικά εξαρτήματα οχημάτων
Πεδίο προσαρμογής
- Διαστάσεις και περίγραμμα εξαρτημάτων
- Πάχος και δομικές περιοχές
- Σημεία στερέωσης και ανοίγματα
- Απαιτήσεις χρώματος και επιφάνειας
Αυτή η προσέγγιση επιτρέπει στην ίδια ικανότητα θερμοδιαμόρφωσης να υποστηρίζει διαφορετικά στάδια του έργου, από την πρώιμη ανάπτυξη του οχήματος έως τις προσαρμοσμένες απαιτήσεις παραγωγής. Το ακριβές σχέδιο παραγωγής πρέπει πάντα να ταιριάζει με τη γεωμετρία, το υλικό και την ποσότητα.
Για το προφίλ της εταιρείας και το ιστορικό παραγωγής, βλShunxinκαι ελέγξτε τις διαθέσιμες πληροφορίες πριν ορίσετε μια προδιαγραφή έργου.
Συχνές Ερωτήσεις
Q1. Τι τύποι εξαρτημάτων εσωτερικού οχήματος μπορούν να παραχθούν;
Ε2. Ποια πλαστικά μπορούν να ληφθούν υπόψη για αυτές τις εφαρμογές;
Ε3. Είναι η θερμοδιαμόρφωση κατάλληλη για μικρότερα προγράμματα παραγωγής;
Ε4. Μπορούν να προσαρμοστούν μεγάλες, καμπύλες ή ακανόνιστες εσωτερικές κατασκευές;
Q5. Μπορούν να προσαρμοστούν το χρώμα και το φινίρισμα της επιφάνειας;
Ε6. Μπορεί η ανάπτυξη να ξεκινήσει από ένα φυσικό εξάρτημα οχήματος;
Ε7. Ποιες πληροφορίες πρέπει να προετοιμαστούν πριν συζητήσετε ένα προσαρμοσμένο εξάρτημα;
Ε8. Τα πλαστικά εξαρτήματα αυτοκινήτων προορίζονται μόνο για επιβατικά οχήματα;
Ε9. Μπορεί η ίδια κατασκευαστική προσέγγιση να υποστηρίξει ενημερώσεις μοντέλων;
Q10. Τι κάνει ένα προσαρμοσμένο εσωτερικό εξάρτημα πιο εύκολο στην κατασκευή;
Κατασκευάστε το δεξί μέρος γύρω από το όχημα
Τα εσωτερικά εξαρτήματα ειδικά για το όχημα χρειάζονται περισσότερα από ένα κατάλληλο πλαστικό φύλλο. Χρειάζονται συντονισμένες αποφάσεις σχετικά με τη γεωμετρία, το υλικό, τη συναρμολόγηση, την επεξεργασία επιφανειών, τις συνθήκες συντήρησης και την ικανότητα διαμόρφωσης. Μια σαφής σύνοψη μηχανικής καθιστά ευκολότερη τη σύνδεση αυτών των αποφάσεων και δίνει στη διαδικασία παραγωγής ένα ισχυρότερο σημείο εκκίνησης.
Μοιραστείτε τα σχέδια του οχήματός σας, τις διαστάσεις, τα τρισδιάστατα δεδομένα ή τις πληροφορίες φυσικών εξαρτημάτων για να συζητήσετε την απαιτούμενη δομή και προσέγγιση κατασκευής. Για συγκεκριμένες απαιτήσεις του έργου,επικοινωνήστε μαζί μας για να συζητήσουμε το προσαρμοσμένο σχέδιο εσωτερικού του οχήματός σας.
Οι κατάλληλες λύσεις θα πρέπει πάντα να αξιολογούνται με βάση το πραγματικό μοντέλο του οχήματος, τη θέση του εξαρτήματος και τις συνθήκες λειτουργίας.
Ο προσεγμένος ορισμός εξαρτημάτων, η κατάλληλη επιλογή υλικού και ο πρακτικός σχεδιασμός διαμόρφωσης μπορούν να δημιουργήσουν εσωτερικά εξαρτήματα που ταιριάζουν στο περιβάλλον του οχήματος χωρίς περιττή δομική πολυπλοκότητα. Το αποτέλεσμα είναι μια διαδρομή κατασκευής που βασίζεται στην πραγματική εφαρμογή και όχι μια ιδέα ενός στοιχείου που ταιριάζει σε όλους.
